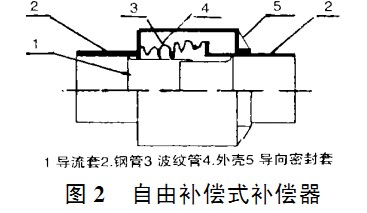

nbsp;nbsp;nbsp;nbsp;近年来,波纹伸缩器在我国不同领域广泛应用。供热管道直埋由于其技术的Z性和施工成本低等优点而被广泛采用,直埋管道的补偿方法及其补偿器也随之被开发。用于直埋管道补偿的波纹膨胀节,以其易安装、体积小、占地面积小,补偿量大等特点而较之传统的amp;ldquo;11amp;rdquo;型补偿器等显示出明显的优势。兰州许多较大的供热工程管网,例如己实施的二热供热管网以及将要建设的西热东供管网等工程都在设计上采用了直埋管道技术。 郑州蝶阀厂欢迎新老顾客来进行实地勘察--18595529929。 nbsp; nbsp;nbsp;nbsp; nbsp;2、自由补偿直埋波纹膨胀节补偿器,如图2所示。这种结构使波纹管在外壳4的保护下实现自由伸缩补偿,其他性能与非直埋波纹膨胀节补偿器相同。这种补偿器与一次性直埋补偿器相比,管道变形应力小,安装简单,膨胀器有抗弯能力不考虑管道下沉的影响。缺点是由于直埋地下,要求补偿器应于管道同寿命,寿命一般要求不低于20a;另外体积较大,造价高。
直埋式波纹膨胀节按补偿方式分,主要有如下三种:

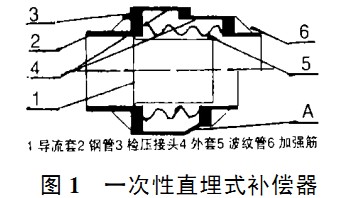

nbsp;nbsp;nbsp; 1、一次性直埋膨胀节补偿器结构型式见图1。其工作原理是,将该种产品装在管道上后,把管道加热到要求的温度,管道热伸长,波纹膨胀节补偿器被相应压缩,在此状态下将外套4在A环缝处密封焊死,补偿器成为刚性整体,不再有补偿能力。工作中则由管路的拉伸amp;mdash;压缩弹性变形进行补偿,所以实质上对于管道是属于无补偿直埋。
nbsp;nbsp;nbsp; 这种类型的补偿器一般补偿量小,无寿命要求.无疲劳失效问题,管路不需滑动支架,造价也低。但施工中管路的加热和补偿器上A处环焊缝的焊接,增加了施工难度。

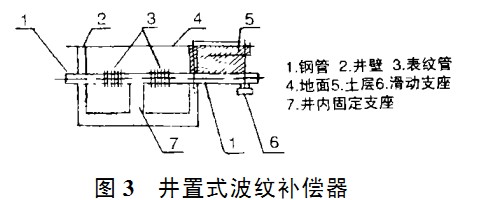

nbsp;nbsp;nbsp; 3、井置式波纹膨胀节补偿器,如图3所示。这种波纹伸缩器是将管道直埋补偿器设在井内来实现自由补偿的。由于管道埋在地下随土层下沉,使管道轴线对补偿器轴线产生较大偏离,严重的会使补偿器损坏。故应对管道增加一个滑动支座,井壁做Z个滑动支座,再增加滑动支座6。支座距离井壁14D.这样即使土层下沉也不会引起管道对波纹补偿的偏离。
